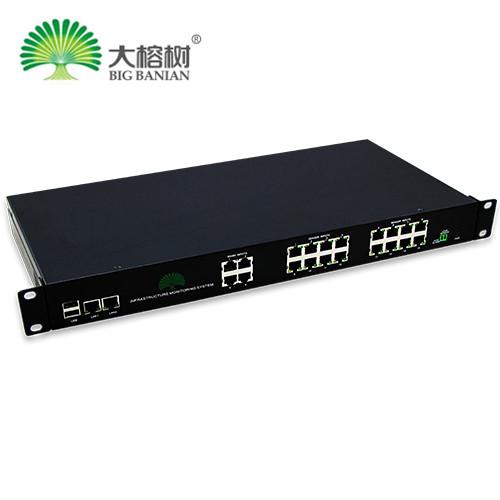

动环监控——大榕树多功能动力环境监控一体机SMT3200
详情
本产品是专为现代计算机及网络通信机房、户外柜而设计的远程多功能监控主机，管理系统配合相关的传感器可以监控门磁、供配电、照明、发电机、UPS、精密空调、新风机、有害气体、消防控制器、烟雾、漏水、红外、防雷、震动/倾斜、空气开关跳闸等警情，一旦机房相关参数出现异常，管理系统会通过手机短信、电话、邮件、声光报警器等在第一时间通知相关管理人员，确保机房设备出现故障能够及时发现与解决。 同时，灵活的输出控制设置，可自由设置任何一个故障的联动输出。
产品特征
1)采用ARM架构, 全中文B/S设计，内嵌入Linux操作系统，无需另外安装服务器和软件。
2)内置漏水检测线路，设备只需外加漏水检测绳或传感单元即可； 3)支持4路RS232接口，4路RS485带隔离接口，2路10/100/1000M以太网接口； 4)1U/19寸标准机箱，前后可换向安装，结构紧凑,适合各种机柜、机箱。 5)工业级标准设计，稳定可靠，可在-20℃～70℃环境下7×24h正常工作。 6)灵活的供电方式：AC220V 或 AC110V定制。 7)采用硬件看门狗电路，永不宕机。 8)支持分布式监控设备扩展接入。 9)简单易用的设置软件。 10)设计前置接口，接线方便。 相关配件 序号 名 称 数量 单位 备注 1 智能机房监控主机 1 台 2 机柜固定架与螺丝 1 套 含机柜螺丝4套 3 九针串口线 1 条 母→母交叉线 4 AC电源线 1 条 5 说明书 1 份 6 干燥剂 1 包 7 合格证 1 张 8 2位端子-3.81 2 个 9 3位端子-3.81 1 个 10 注意：如果你发现缺少以上的任何一个项目，请与供货商联系。 1） 前面板：
2） 后面板：
3）接口说明 序号 项目 说明 ① USB 设备保留 ② LAN1 10/100/1000M自适应以太网接口 LAN2 ③ RS485 INPUTS RS485通讯接口，带直流12V供电输出，最大输出电流400mA。分别对应的转发端口如下表所示： 485～1对应3004端口 485～2对应3005端口 485～3对应3006端口 485～4对应3007端口 ④ SENSOR INPUTS 开关量输入接口，带+12V供电输出，最大输出电流400mA。 ⑤ ⑥ LEAK ALARM 漏水告警指示灯（红色），检测到泄漏时红灯亮 ⑦ LEAK SENSOR 漏水绳（传感器）接口，不分极性。 ⑧ PWR 电源指示灯（绿色），电源供电时电源指示灯绿灯亮 ⑨ AC INPUT 交流220V电源供电输入 ⑩ COM NC NO 继电器输出，COM-公共端；NC-常闭；NO-常开 ⑪ +12V GND SMT120报警模块供电端口 ⑫ COM1～COM4 RS-232串口 COM1对应3000端口 COM2对应3001端口 COM3对应3002端口 COM4对应3003端口 ⑬ 散热风扇窗口 ⑭ DEBUG 串口调试接口 4） RJ45接口说明
RS485接口部分 DI接口部分 ① RS485 - A 保留 ② RS485 - B 保留 ③ 保留 COM ④ 12V电源正极输出 12V电源正极输出 ⑤ ⑥ 保留 DI ⑦ 12V电源负极输出 12V电源负极输出 ⑧
序号
