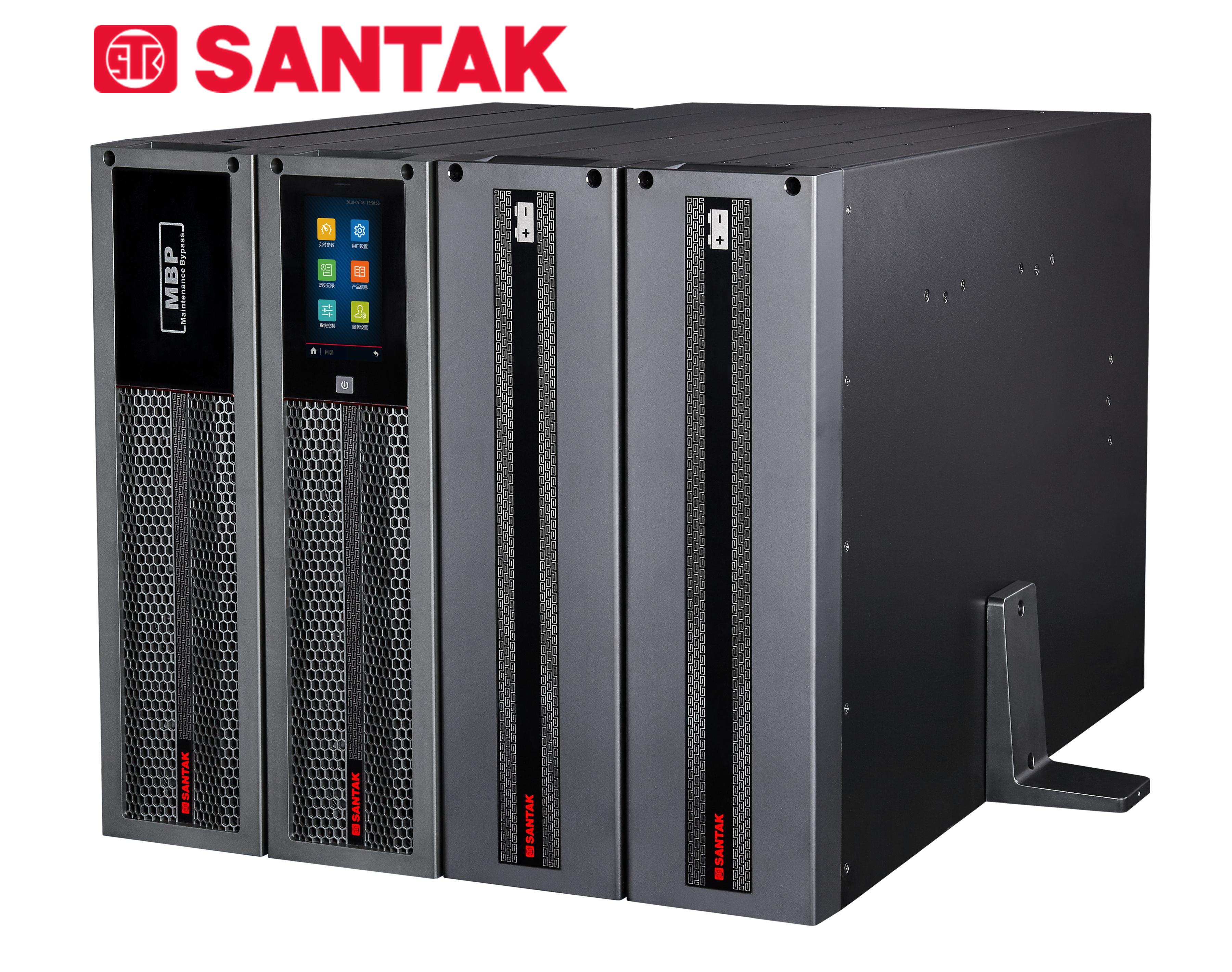

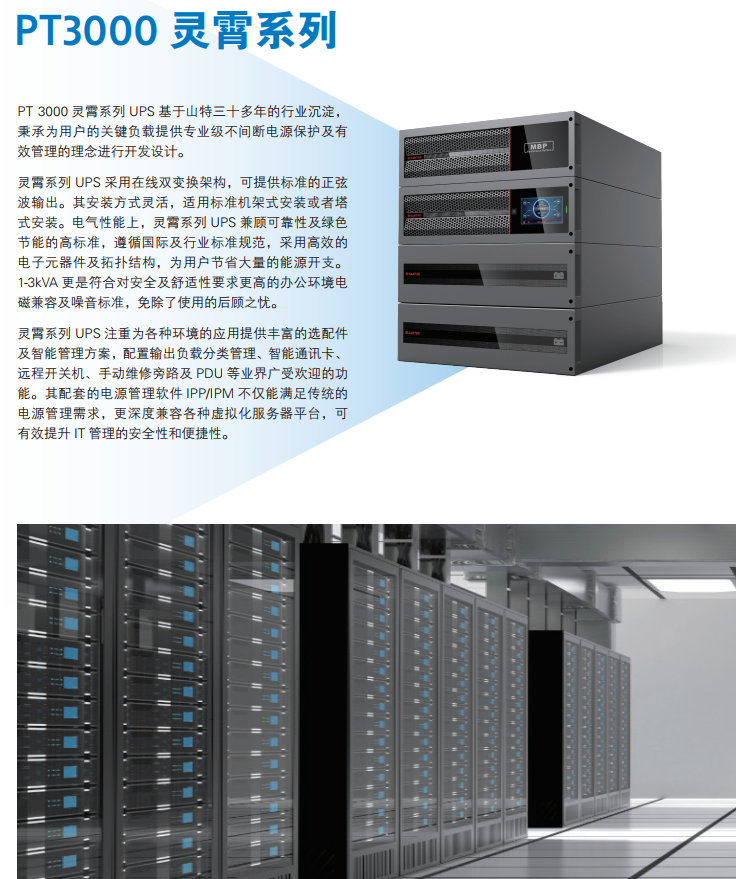

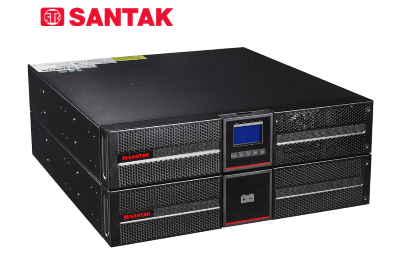

山特SANTAK—PT3000 灵霄系列
详情

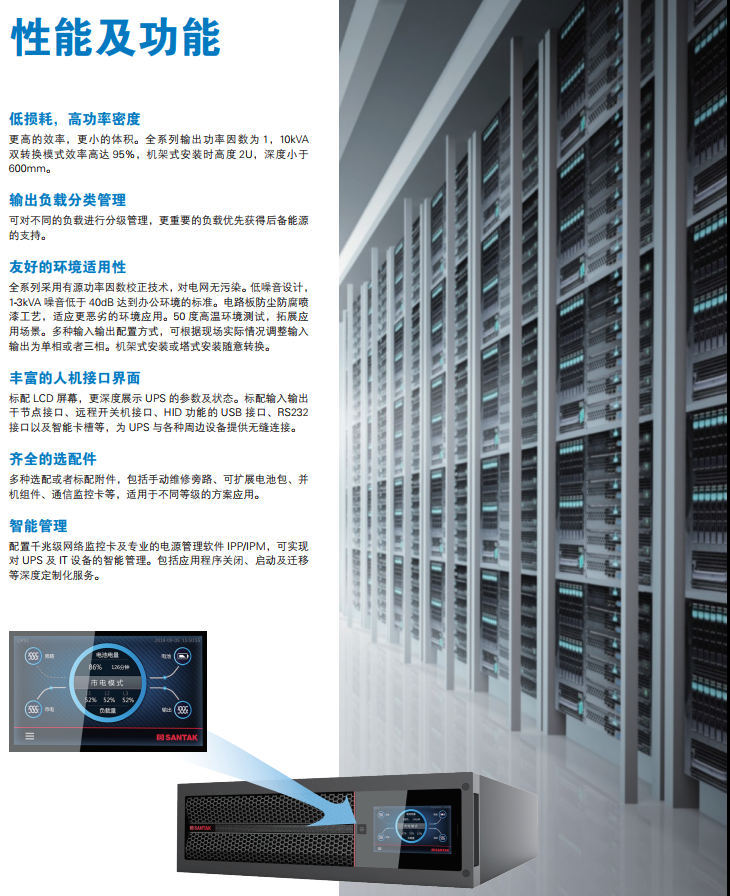

产品特性
产品采用在线双变换结构，IGBT整流设计。 容量范围1kVA-20kVA
友好环境

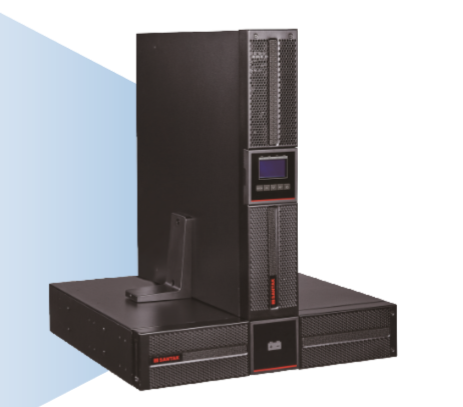

• 机架塔式互换结构，适用更多场景；
• 高功率密度，10K以内高度2U，20K高度3U，深度小于600mm；
• 1-3K噪音低于40dB，电磁兼容达到C1标准，符合办公环境应用；
性能优异
• 输出功率因数=1，满足更多负载类型；
• 更低能耗，满足新一代机房趋势，3K/10K/20K效率分别达94%/95%/96%；
• CE/TLC 认证，满足一类指标；
智能管理

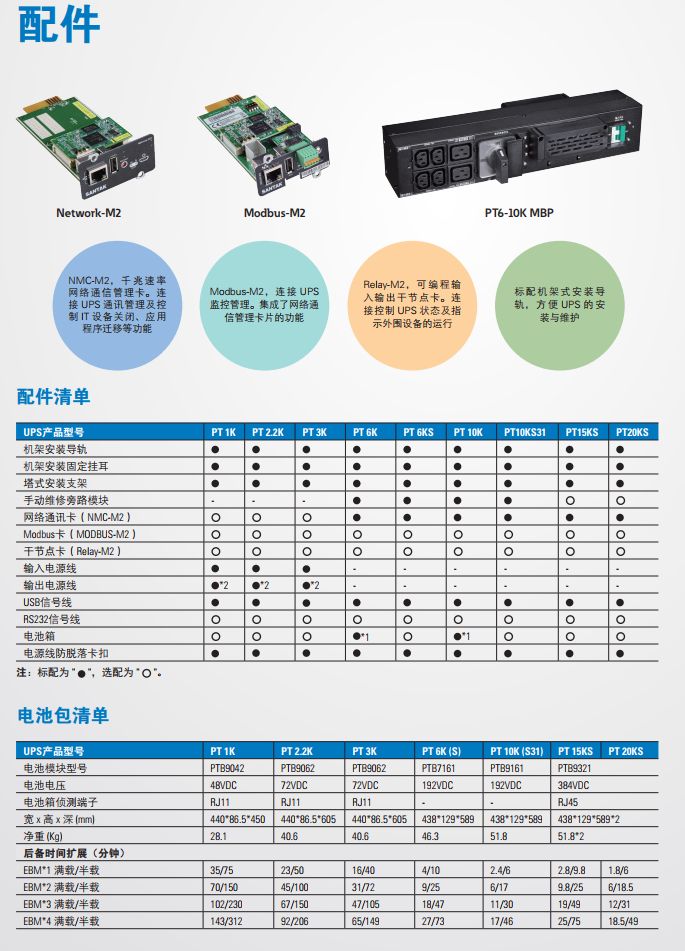

• M2千兆级监控网卡，兼容各种网络环境；
• IPP/IPM监控软件，底层软件兼容认证；
• 电池智能管理，有效延长电池使用寿命；
• 输出插座分组控制，实现负载分类管理。

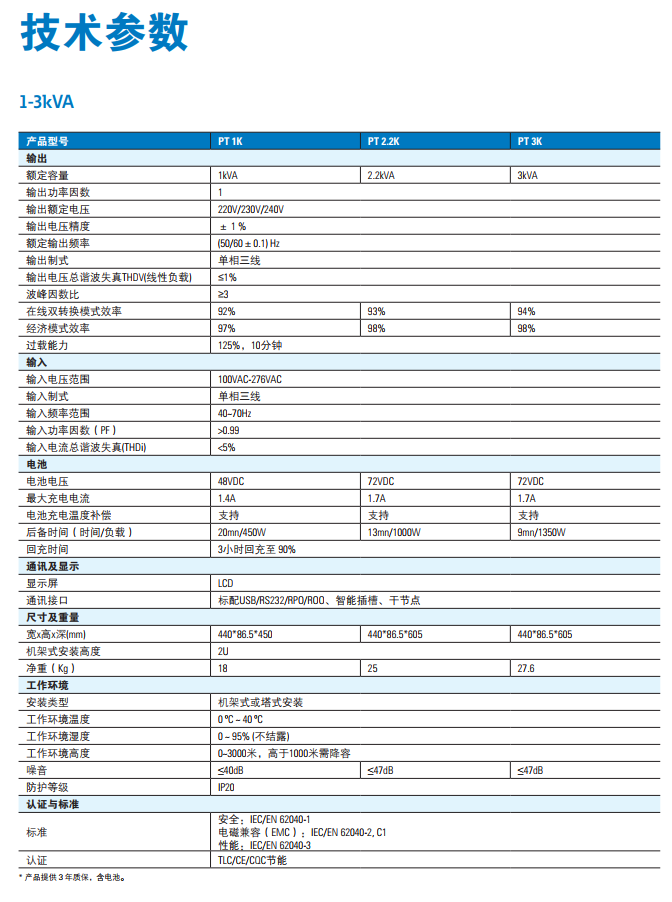

表1
| 产品型号 | PT 1K | PT 2.2K | PT 3K |
| 输出 | |||
| 额定容量 | 1kVA | 2.2kVA | 3kVA |
| 输出功率因数 | 1 | ||
| 输出额定电压 | 220V/230V/240V | ||
| 输出电压精度 | ± 1 % | ||
| 额定输出频率 | (50/60±0.1) Hz | ||
| 输出制式 | 单相三线 | ||
| 输出电压总谐波失真THDV(线性负载) | ≤1% | ||
| 波峰因数比 | ≥3 | ||
| 在线双转换模式效率 | 92% | 93% | 94% |
| 经济模式效率 | 97% | 98% | 98% |
| 过载能力 | 125%，10分钟 | ||
| 输入 | |||
| 输入电压范围 | 100VAC-276VAC | ||
| 输入制式 | 单相三线 | ||
| 输入频率范围 | 40~70Hz | ||
| 输入功率因数（PF） | >0.99 | ||
| 输入电流总谐波失真(THDi) | <5% | ||
| 电池 | |||
| 电池电压 | 48VDC | 72VDC | 72VDC |
| 最大充电电流 | 1.4A | 1.7A | 1.7A |
| 电池充电温度补偿 | 支持 | 支持 | 支持 |
| 后备时间（时间/负载） | 20mn/450W | 13mn/1000W | 9mn/1350W |
| 回充时间 | 3小时回充至 90% | ||
| 通讯及显示 | |||
| 显示屏 | LCD | ||
| 通讯接口 | 标配USB/RS232/RPO/ROO、智能插槽、干节点 | ||
| 尺寸及重量 | |||
| 宽x高x深(mm) | 440*86.5*450 | 440*86.5*605 | 440*86.5*605 |
| 机架式安装高度 | 2U | ||
| 净重（Kg） | 18 | 25 | 27.6 |
| 工作环境 | |||
| 安装类型 | 机架式或塔式安装 | ||
| 工作环境温度 | 0 ºC ~ 40 ºC | ||
| 工作环境湿度 | 0 ~ 95% (不结露) | ||
| 工作环境高度 | 0~3000米，高于1000米需降容 | ||
| 噪音 | ≤40dB | ≤47dB | ≤47dB |
| 防护等级 | IP20 | ||
| 认证与标准 | |||
| 标准 | 安全：IEC/EN 62040-1 电磁兼容（EMC）：IEC/EN 62040-2, C1 性能：IEC/EN 62040-3 |
||
| 认证 | TLC/CE/CQC节能 | ||
* 产品提供 3 年质保，含电池。

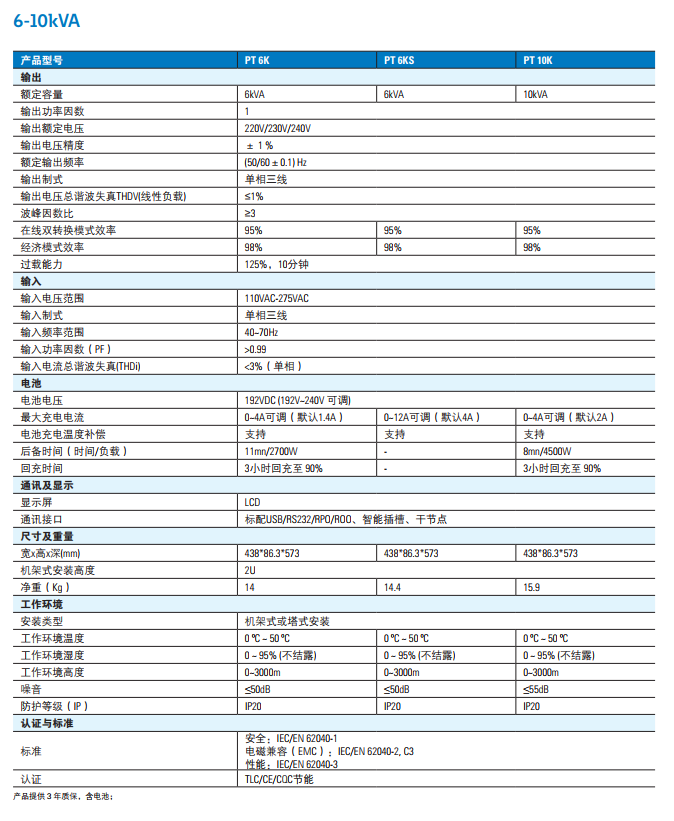

表2
| 产品型号 | PT 6K | PT 6KS | PT 10K | PT 10KS* |
| 输出 | ||||
| 额定容量 | 6kVA | 6kVA | 10kVA | 10kVA |
| 输出功率因数 | 1 | |||
| 输出额定电压 | 220V/230V/240V | |||
| 输出电压精度 | ± 1 % | |||
| 额定输出频率 | (50/60±0.1) Hz | |||
| 输出制式 | 单相三线 | |||
| 输出电压总谐波失真THDV(线性负载) | ≤1% | |||
| 波峰因数比 | ≥3 | |||
| 在线双转换模式效率 | 95% | 95% | 95% | 95% |
| 经济模式效率 | 98% | 98% | 98% | 98% |
| 过载能力 | 125%，10分钟 | |||
| 输入 | ||||
| 输入电压范围 | 110VAC-275VAC | 单相110VAC-275VAC 三相191VAC-476VAC | ||
| 输入制式 | 单相三线 | 单相三线三相四线 | ||
| 输入频率范围 | 40~70Hz | |||
| 输入功率因数（PF） | >0.99 | |||
| 输入电流总谐波失真(THDi) | <3%（单相） | |||
| 电池 | ||||
| 电池电压 | 192VDC (192V~240V 可调) | |||
| 最大充电电流 | 0~4A可调（默认1.4A） | 0~12A可调（默认4A） | 0~4A可调（默认2A） | 0~12A可调（默认4A） |
| 电池充电温度补偿 | 支持 | 支持 | 支持 | 支持 |
| 后备时间（时间/负载） | 11mn/2700W | - | 8mn/4500W | - |
| 回充时间 | 3小时回充至 90% | - | 3小时回充至 90% | - |
| 通讯及显示 | ||||
| 显示屏 | LCD | |||
| 通讯接口 | 标配USB/RS232/RPO/ROO、智能插槽、干节点 | |||
| 尺寸及重量 | ||||
| 宽x高x深(mm) | 438*86.3*573 | 438*86.3*573 | 438*86.3*573 | 438*86.3*573 |
| 机架式安装高度 | 2U | |||
| 净重（Kg） | 14 | 14.4 | 15.9 | 16.3 |
| 工作环境 | ||||
| 安装类型 | 机架式或塔式安装 | |||
| 工作环境温度 | 0 ºC ~ 50 ºC | 0 ºC ~ 50 ºC | 0 ºC ~ 50 ºC | 0 ºC ~ 50 ºC |
| 工作环境湿度 | 0 ~ 95% (不结露) | 0 ~ 95% (不结露) | 0 ~ 95% (不结露) | 0 ~ 95% (不结露) |
| 工作环境高度 | 0~3000m | 0~3000m | 0~3000m | 0~3000m |
| 噪音 | ≤50dB | ≤50dB | ≤55dB | ≤55dB |
| 防护等级（IP） | IP20 | IP20 | IP20 | IP20 |
| 认证与标准 | ||||
| 标准 | 安全：IEC/EN 62040-1 电磁兼容（EMC）：IEC/EN 62040-2, C3 性能：IEC/EN 62040-3 |
|||
| 认证 | TLC/CE/CQC节能 | |||
产品提供 3 年质保，含电池；
*PT10KS 三相输入暂未上市。
