ASP——电源电涌保护器-Ⅰ级
详情

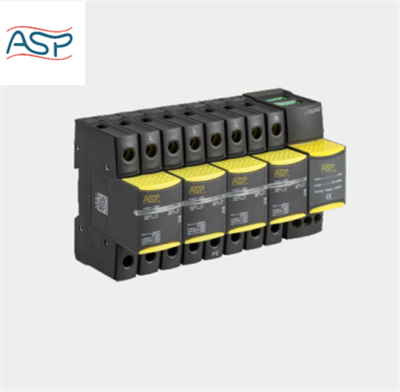

AM1-60 3+NPE模块化电源电涌保护器依据IEC和GB标准设计，AM系列低压配电系统电涌保护器具备强大的电涌泄放能力，每位的最大放电电流 60kA(8 20μs)，适用于低压配电系统的各级保护，依据不同的配电系统(TT TN IT)可选择多种组合方式。
高能电涌保护
内置瞬间过流断路装置
遥信报警接口
可插拔更换模块
失效检测指示
单模块最大放电电流80kA(8/20μs)
标准模块化安装
内置过热断路装置
反应速度：10 -9秒级
插拔防呆设计
产品性能参数：
| 型号 | AM1-60/3+NPE |
| SPD端口 | 一端口 |
| SPD类别 | 组合型 |
| 电源系统 | TT-TN-IT |
| 额定电压 Un | 220V |
| 最大持续运行电压 Uc | 385V |
| 标称放电电流 In(8/20μs) | 30kA |
| 最大放电电流 Imax(8/20μs) | 60kA |
| 保护水平 UP(8/20μs) | <2.0kV |
| 推荐串接过流保护装置 | 63A/35kA |
| 响应时间 | ≤25ns |
| 尺寸 | 4mods,DIN43880 |
| 失效指示 | 绿色:正常 红色:失效 |
| 安装导线截面积 | 6-25mm 2 |
| 安装方式 | 35mm标准导轨(EN50022/DIN46277-3) |
| 工作环境温度 | -40/70C 0 |
| 外壳材料 | 塑胶，符合UL94 V-0 |
| 外壳保护等级 | IP20 |
| 认证 | CE RoHS |
| 遥信报警 | 常开/常闭触点端子(可选) |
| 遥信终端的横截面积 | 最大1.5mm 2单股线/软线 |
*产品参数以实际产品说明书为准。
产品适用范围：
1. AM1-80: 电源线路屏蔽埋地输入的建筑物的总配电柜 / 建筑物内有室外进出线路输入的配电箱 / 室外配电柜/配电箱
2. AM-NPE：适用于3+1/1+1接线模式下配电箱及重要设备配电箱
产品尺寸和原理示意图：
