UPS蓄电池配置计算方法（各种简单算法）建议收藏
- 2020-10-01 18:30:00
- Amber 原创
- 17370
一、最简单的计算公式（适用小功率普通需求）
| 电池容量（AH） |
= |
额定功率（VA） |
× |
后备时间(小时) |
÷ |
UPS启动电压（V） |
| 62.5 |
= |
3000 |
× |
2 |
÷ |
96 |
X=6000×4÷192 通过此公式计算，得出 X=125 也就是配置125AH的电池 16只！
当然，这个计算公式 是不严谨的，可供普通需求使用！！
二、简单的计算公式
①、恒电流模式计算：
根据能量守恒原理，按如下公式计算： C ＝（P L×T）/（V bat×η×K）
其中： C－－蓄电池容量，（Ah） P L―UPS输出功率（W）； T―电池后备时间（h）；
Vbat―电池组电压（Vdc）η―UPS电池逆变效率（0.90-0.95，根据机型选取）。
K―电池放电效率（系数）。 附：K的选取按照下表：
K
放电＜1小时
1小时＜h≤2小时
2小时＜h≤4小时
4小时＜h≤8小时
＞8小时
电池放电效率
0.6
0.7
0.8
0.9
1
例如：艾默生UPS-ITA系列6KVA，电池组电压192Vdc（16节12V的电源串联），UPS电池逆变效率0.94，按满载4.8KW，后备2小时计算根据计算结果，确定电池的Ah数，分别根据不同品牌电池选取合适的配置。
计算公式 ： C=4800*2/(192*0.94*0.7)=76Ah(估算值 )
★★★★★ 可选取12V76Ah的电池16节即可，因为没有76AH这个容量段的电池， 所以根据配置，可选65AH / 80AH / 100AH 都行！！
②、恒功率计算公式：
W = P L÷(N*6*η)（watts/cell）
其中，PL为UPS额定输出的有功功率(KW)； N为12V的电池数量；Vf为电池组额定电压， η为逆变器效率。
即先计算出单体电池所需功率，再通过电池厂家提供的恒功率放电表查找可满足要求的电池型号。
终止放电电压按照1.75V/cell确定。通常电池厂家给出的功率表为单体2V/Cell的功率，定义为watts/cell。
部分厂家给出的功率表为watts/block，则需要再乘6这个系数。
例如：艾默生UPS-ITA系列20KVA，电池节数32节（30-40节偶数节可调），UPS电池逆变效率0.95，按满载20kVA*0.9=18KW，后备2小时计算.
计算公式 ：W/cell = P L/(N×6×η)=18000/（32*6*0.95）=98.68 watts/cell

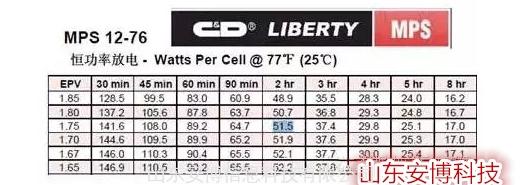

放电功率表如图：2小时放电功率在1.75Vdc时为51.5w/cell，选取98.68/51.5=1.92组，取2组32节12V76Ah的电池，共64节。
新的计算方式 01 正文 UPS电池配置按公式计算的话，相当的麻烦，在实际项目中或与厂商的交流中，常常遇到这样的情况，根据UPS的输出容量和所要求的后备时间、需快速、粗略地给出相关电池的配置。而ups本身的计算方法非常复杂，一般人根本无法操作，所以掌握简单的方法或估算可以迅速做出结果，在实际中节约了时间。 一、UPS电源简单计算方法 对于ups的公式计算，我们在之前曾提到过，算起来比较复杂，很多人也不理解，那么今天我们来了解下简单的计算方法。 使用时按下列公式计算： 所需电池容量(Ah)= UPS容量（KVA）×109（Ah.块）/KVA/每组电池块数 举例一： 例如：对于109Ah•块/kVA设计UPS电池容量的算法，一台120kVA的UPS，每组电池32块，要求后备时间60min(即1h)。 则所需电池容量为（60min）： 13080Ah•块/32块=409(Ah), 即可选12V，100Ah电池4组(32块/组)。 注意：实际后备时间不足与60min接近。 如果每组33块,则13080/33=396Ah，同样可选12V、100Ah电池4组(33块/组)。 注意：33块/组实际后备时间超过60min(超出一点)。 如果要求后备时间为30min时： 则 109×120=13080Ah•块 13080/32=409Ah,409/2=205Ah。 注意：实际后备时间超过30min(超出一点)。

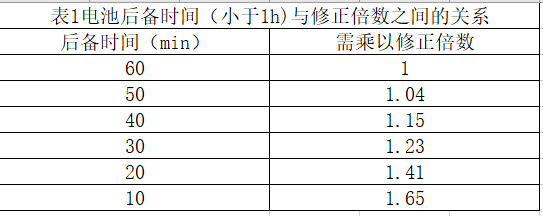

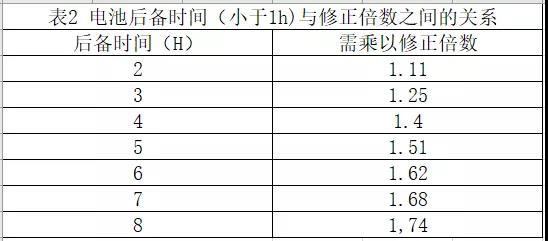

如果要求后备时间20min时： 则409/3=136Ah，还需乘以修正系数，见表1,136×1.41=192Ah,即可选12V、65Ah电池3组(32块/组)。 注意：实际后备时间超过20min(超出一点)。 其它情况，以此类推。 举列二： 2、对于126Ah•块/kVA电池容量的算法，一台120kVA的UPS，每组电池32块， 如果计算时间是一小时以上，要在按上述计算后再除以一个修正系数，见表2。

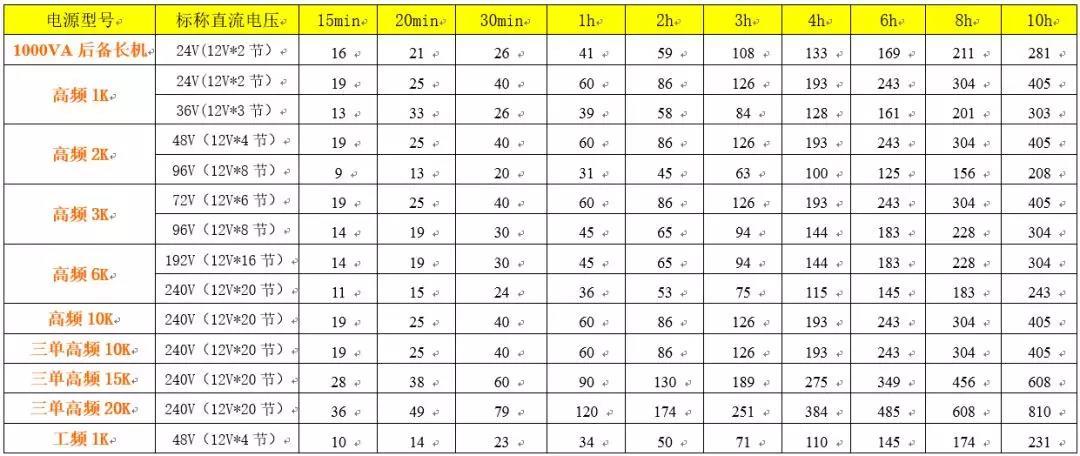

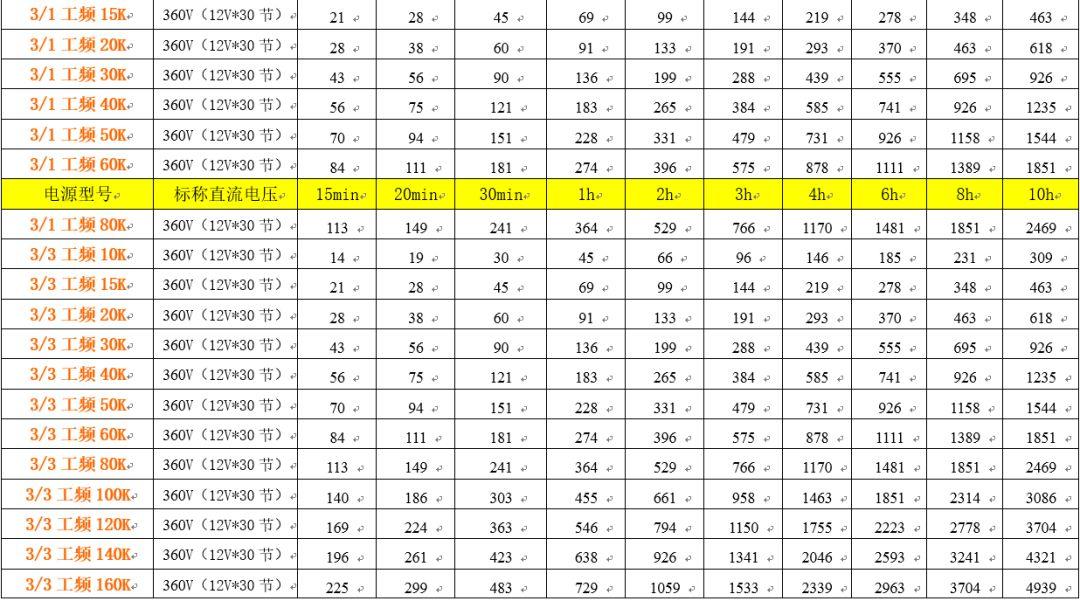

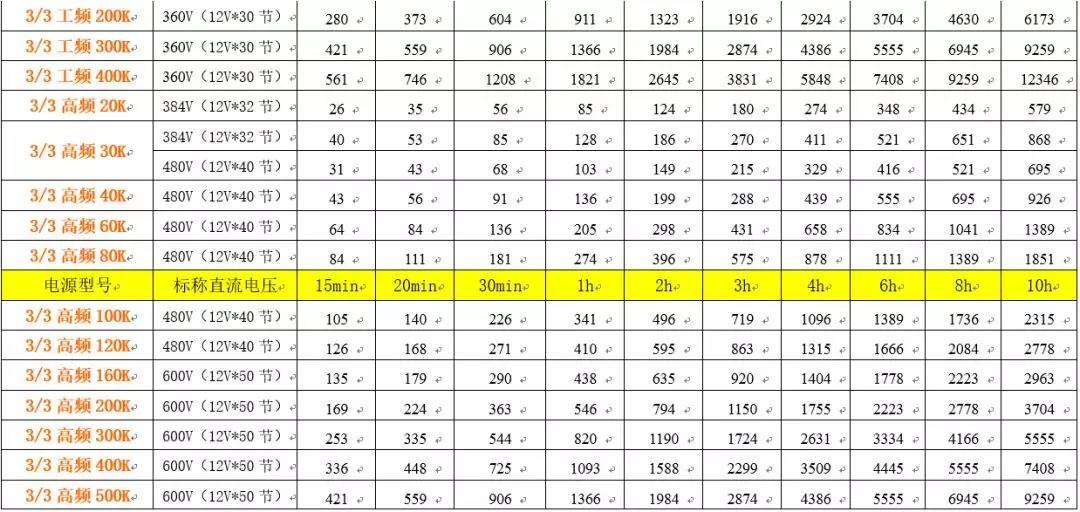

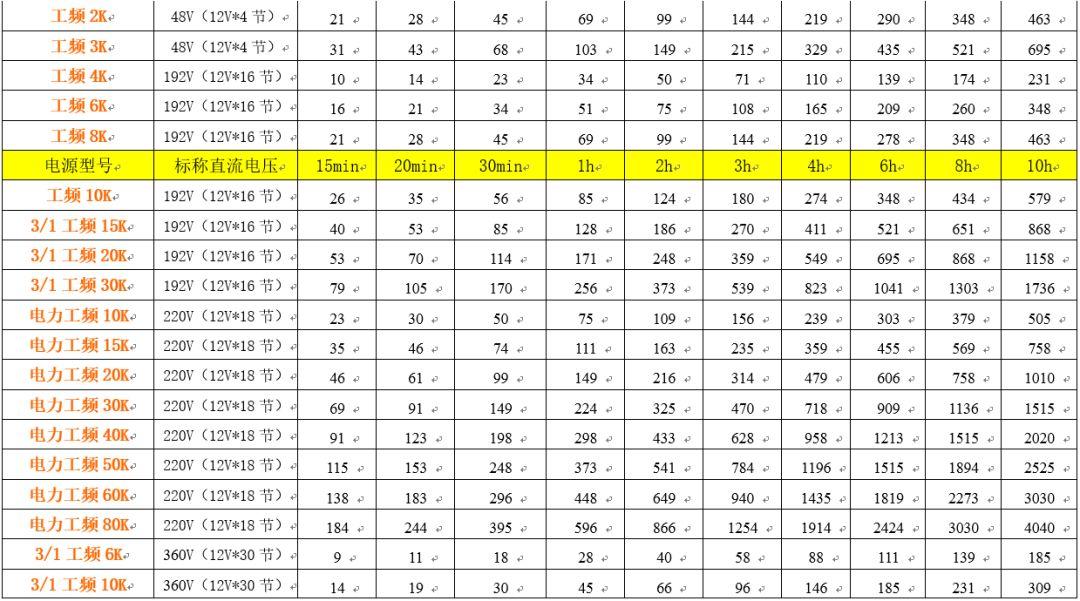

计算方法和需乘以修正系数与前述完全一样。 例如：前例的后备时间是3h： 则126×120=15120Ah•块， 13080/32=472Ah，472×3=1417Ah； 还需除一个修正系数，1417/1.25=1131Ah。 则需要配置即可选12V、300Ah电池4组(32块/组)。 按照能量守恒原理，以上方法对于三相/单相或单相/单相UPS是一样的。 一般中大功率的UPS所配每组电池都是32块；电池并联数最好不要超过4组，以免影响电池组的均流和充电效果。 以上是快捷的粗算,不是特别精确。要想得到精确的结果，应参照电池厂家给出的电池放电特性。 二、UPS电源延时配置表 关于上面的计算，虽然也比较简单，但是需要计算一两分钟，那么有没有更简单的方法，更简单的话就是直接看配置表了。 以下各系列机器所配置的蓄电池容量，是按照“电流法”进行配置，仅做参考！ 采用电池临界点电压计算，计算结果与实际比较接近，这里面例出了大部分常用的配置表。
120kVA×109Ah•块/kVA=13080Ah•块,
由于电池的放电功率与放电时间不是线性的，即不能只简单除以2，还需乘以修正系数。见表1，因此205×1.23=252Ah。即可选12V、65Ah电池4组(32块/组)。
